Настройка фискальных регистраторов Атол на терминале
Для перехода к нужной главе инструкции, нажмите на ее название в списке:
- Отключение автоинкассации ФР
- Изменение канала ОФД фискального регистратора
- Присвоение фискальному регистратору статического IP-адреса
- Подключение ФР к Wi-Fi сети
- Включение режима точки доступа ФР
- Синхронизация времени
- Загрузка на ФР изображения для печати в чеках
У фискальных регистраторов Атол, подключенных к кассовому терминалу, можно изменить их основные параметры прямо на кассовом терминале: включить или отключить автоинкассацию, выбрать Wi-Fi сеть, к которой будет подключаться фискальный регистратор, и т. д.

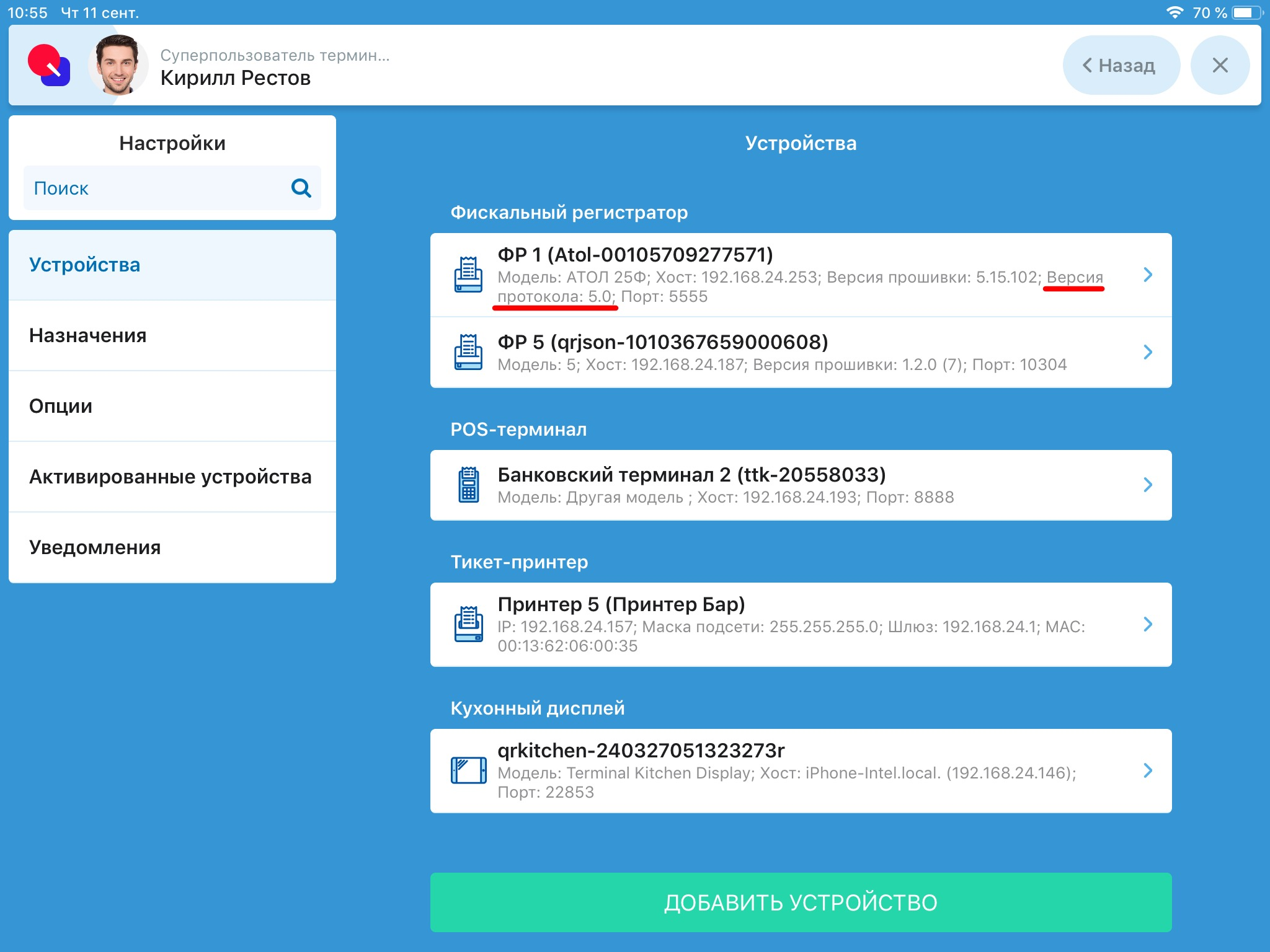

Доступность некоторых настроек (например, опции Расширенные отчеты) зависит от версии протокола, на которой работает фискальный регистратор. Версия протокола отображается в строке с каждым ФР в разделе Настройки и обозначается как Версия протокола.
Чтобы изменить настройки фискального регистратора:

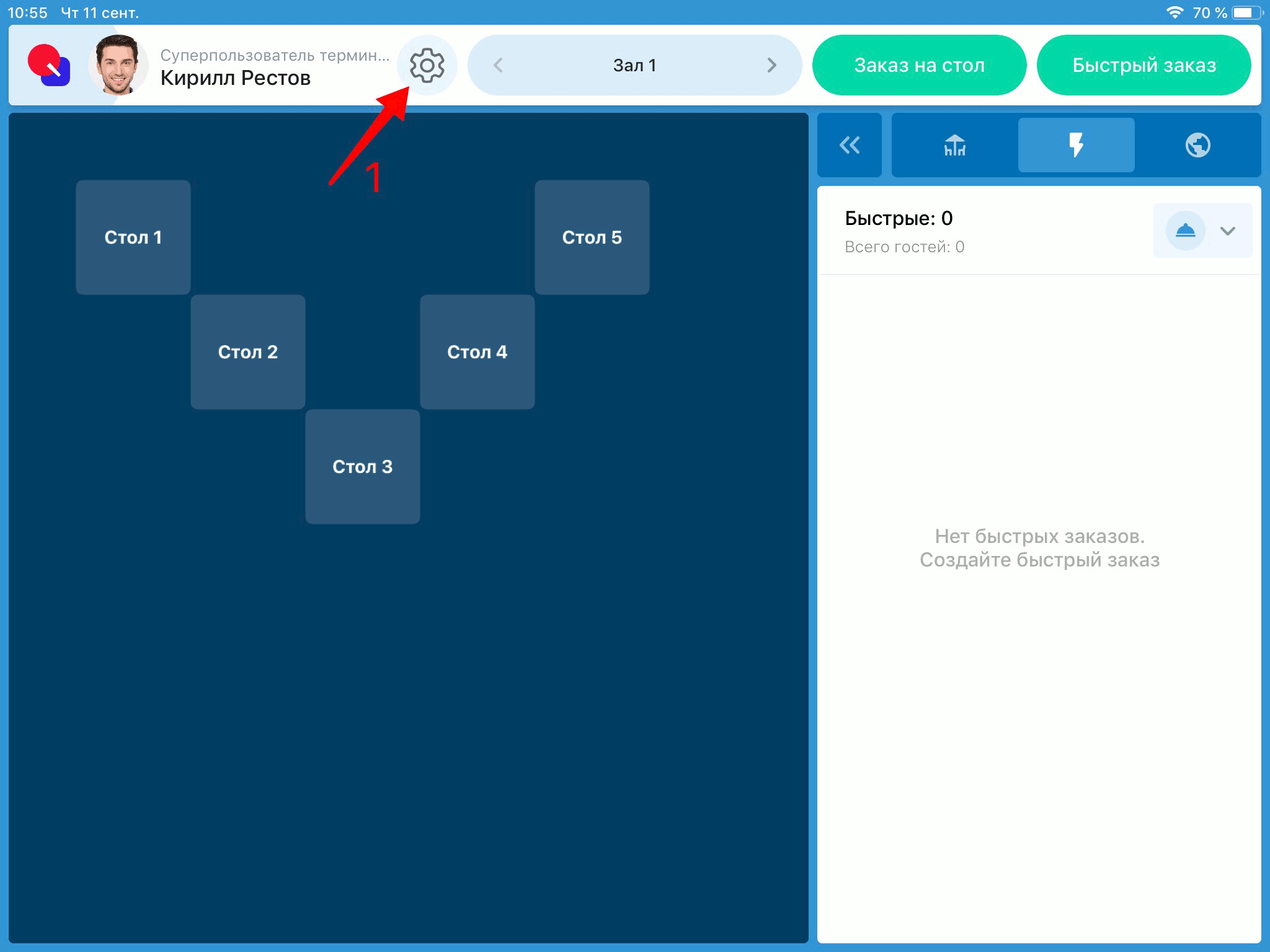

- Откройте Настройки.
- Перейдите в раздел Настройки.
- Нажмите кнопку настроек в строке с нужным фискальным регистратором.
- Нажмите Настройки Атол.
- Откроется окно с настройками устройства.
Настройки разделены на три вкладки: общие, сетевые и синхронизация времени.
Общие настройки
Автоматическая инкассация — если этот параметр включен, счетчик наличных в памяти ФР будет обнуляться при каждом закрытии кассовой смены.
Учет наличности в кассе — для корректной работы должен быть активен всегда. Этот пункт нужен для исправления неполадок.
Открытие денежного ящика после кассовых операций — при выполнении операций с наличными средствами (внесение, инкассация, оплата) денежный ящик будет открываться автоматически.
Канал передачи данных в ОФД — параметр определяет, по какому соединению будут передаваться данные в налоговую инспекцию. Необходимо использовать только один из двух вариантов (список раскрывается по нажатию на стрелку вниз):
Ethernet – если ваш ФР подключен к интернету с помощью Ethernet-кабеля.
WiFi – если ваш ФР подключен к интернету по Wi-Fi.
Выбор СНО по умолчанию — параметр определяет, какая СНО (система налогообложения) будет использоваться по умолчанию.
Использовать СНО по умолчанию — если данный параметр активен, то при оплате заказа будет использована СНО (система налогообложения), заданная в предыдущем параметре.
Расширенные отчеты — перед печатью отчета о закрытии смены (Z-отчета) будут печататься Отчет по секциям, Отчет по кассирам, Отчет по часам и Отчет количеств. Данный параметр недоступен для ФР, работающих на платформе 5.0.
Изменив настройки, нажмите Сохранить настройки на ФР.
Сетевые настройки. Динамический IP адрес (DHCP). Присвоение ФР статического IP
Опция доступна только для ФР Атол, добавленных в систему на платформе 5.0 (используется драйвер торгового оборудования 10 версии).
Если включена опция Динамический IP адрес (DHCP), ФР может получать новый IP-адрес при каждом включении. Изменение IP-адреса может быть причиной потери связи кассового терминала с ФР. Например, после отключения электричества.
Чтобы IP-адрес фискального регистратора не изменялся при перезагрузке, ему можно присвоить статический IP-адрес.
Для этого:
- Отключите опцию Динамический IP адрес (DHCP).
- Заполните поля в появившемся окне (значение Порт устанавливается автоматически).
- Нажмите Сохранить настройки на ФР.
- В открывшемся окне нажмите Продолжить.
После этого перезагрузите фискальный регистратор, чтобы новые настройки вступили в силу.
С помощью параметра Режим WiFi можно подключить ФР к Wi-Fi сети или использовать его как точку доступа. ФР будет раздавать Wi-Fi сеть, к которой можно подключить ноутбук и настроить Атол через установленный на компьютере драйвер (опция неактуальна для ФР, работающих на платформе 5.0).
Чтобы подключить ФР к Wi-Fi сети:
- Выберите пункт Клиент.
- В поле Имя сети укажите название Wi-Fi сети, к которой нужно подключить ФР.
- Фискальный регистратор следует подключать к той же сети, к которой подключен кассовый терминал.
- В поле Пароль WiFi введите пароль от Wi-Fi сети. Если название и пароль сети не изменялись кем-либо, вы можете узнать их из наклейки на обратной стороне Wi-Fi роутера.
- Нажмите Сохранить настройки на ФР.
- В открывшемся окне нажмите Продолжить.
После этого перезагрузите фискальный регистратор, чтобы новые настройки вступили в силу.
Включение режима точки доступа ФР
Важно! При переключении фискального регистратора в режим точки доступа, связь кассового терминала с ФР будет утеряна.
Выполнив необходимые настройки в драйвере, ФР необходимо заново добавить на кассовом терминале.
Чтобы использовать ФР как точку доступа, раздающую Wi-Fi сеть:
- Выберите режим Точка доступа.
- В поле Имя сети укажите название сети, которую будет раздавать Атол.
- В поле Пароль WiFi введите пароль для этой Wi-Fi сети.
- Нажмите Сохранить настройки на ФР.
- В открывшемся окне нажмите Продолжить.
Чтобы ФР перешел в режим точки доступа, перезагрузите его. При включении ФР напечатает чек, в котором будут указаны имя и пароль Wi-Fi сети, которую он раздает.
Настроив ФР, подключенный к компьютеру по Wi-Fi, переключите его в драйвере Атол в режим клиента, перезагрузите и добавьте на кассовом терминале.
Синхронизация времени
Согласно требованию ФНС России: «Отклонение времени на контрольно-кассовых машинах не должно превышать 5 минут от реального времени». Расхождение на выдаваемых чеках времени покупки с реальным временем является нарушением.
Кассовый терминал версии 2.32 и выше позволяет синхронизировать время на ФР Атол со временем на iPad. Если на iPad включена автоматическая синхронизация даты и времени, то это позволит синхронизировать время на ФР Атол с реальным временем.
Важно! Для выполнения Синхронизации времени кассовая смена на ФР должна быть закрыта.
Настройка синхронизации времени.
Загрузка на ФР изображения для печати в чеках.
На фискальные регистраторы Атол, работающие на платформе 5.0, в кассовом приложении можно загрузить изображение, которое будет печататься в чеках.
Чтобы загрузить изображение:
Откройте Настройки приложения (значок шестеренки).
Перейдите в Настройки.
В строке с нужным фискальным регистратором нажмите Настройки.
Нажмите Настройки Атол.
Откроется экран настроек ФР. В строке Клише нажмите Настроить.
Откроется экран выбора изображения. Если ранее вы использовали шаблон чека, изображения, которые уже есть в базе данных вашего кассового терминала, будут отображаться на экране. Данные изображения доступны для выбора. Чтобы выбрать изображение из памяти планшета, нажмите Выбрать из галереи.
Нажмите на изображение, которое необходимо печатать в чеках.
Важно! Изображение должно быть черно-белым, в формате png, размер наибольшей его стороны не должен превышать 200 пикселей.
Дождитесь окончания загрузки изображения. Затем нажмите Продолжить.
Чтобы проверить печать загруженного изображения, нажмите Распечатать клише. Фискальный регистратор напечатает чек с выбранным изображением.
С помощью опции Очистить клише можно удалить изображение с фискального регистратора. Чеки будут печататься в стандартном виде, без изображения.
